Сепаратор зерноочистительный А1-БИС-100 предназначен для отделения от зерна пшеницы примесей, отличающихся от него шириной, толщиной и аэродинамическими свойствами. Сепаратор эксплуатируются в зерноподготовительных отделениях и на элеваторах, мукомольных заводов, в том числе, в составе комплектного оборудования для вновь строящихся мельниц.

Технологический процесс работы сепаратора А1-БИС-100:

Очищаемое зерно из самотеков двумя параллельными потоками поступает в две секции решетного кузова. Оба потока зерна с помощью двух распределителей, входящих в комплект поставки сепаратора, устанавливаемых на приемные патрубки, разделяются на два потока. Таким образом в сепаратор направляются четыре потока зерна (по два в каждую секцию кузова). Дальнейшее описание технологической схемы приводится для одной секции кузова и одного пенвмосепарирующего канала.

В сепараторе А1-БИС-100 из приемного патрубка зерновая смесь поступает на сортировочное решето, на котором с помощью клапана распределяется равномерным слоем по всей его ширине. Фартук уменьшает возможность попадания зерна в отходы. Крупные примеси (сход с сортировочных решет) выводятся из сепаратора лотком, а смесь зерна с мелкими примесями проходом через сортировочное решето поступает на подсевное решето.

Мелкие примеси (проход подсевного решета) по днищу кузова направляются в лоток и выводятся из сепаратора. Очищенное на решетах от крупных и мелких примесей зерно поступает в питающую коробку пневмосепарирующего канала и на вибролоток. высота уровня зерна в питающей коробке может регулироваться с помощью пружин. Наличие подпора зерна в питающей коробке способствует более равномерному распределению зерна по ширине пневмосепарирующего канала и предотвращает подсос воздуха в этой зоне. Под действием массы зерна образуется щель между вибролотком и стенкой питающей коробки, через которую зерно поступает в зону воздействия воздушного потока.

Поступление воздуха в зону пневмосепарирования осуществляется в основном под вибролотком.

При проходе воздуха через поток зерна легкие примеси выделяются из зерновой массы и выносятся воздухом через канал в осадочное устройство (горизонтальный циклон, фильтр и т. д.). Четкость сепарирования в пневмосепарирующем канале регулируется установкой положения подвижной стенки с помощью ручек. Регулирование расхода воздуха производится поворотом дроссельного клапана ручкой. Очищенное зерно из пневмосепарирующего канала через отверстие в полу помещения по самотекам поступает на дальнейшую обработку. С целью уменьшения выделения пыли в помещение на решетном кузове в зоне выхода зерна установлены патрубки, которые с помощью матерчатых рукавов и патрубков станины присоединяются к системе аспирации мельничного предприятия.

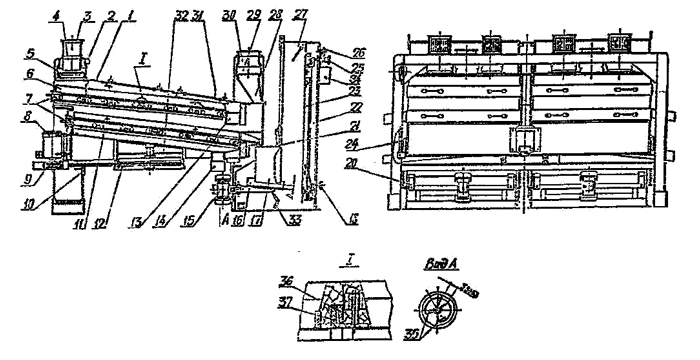

Технологическая схема:

1 – кузов решетный, 2 – станина, 3 – патрубок смотровой, 4 – патрубок приемный, 5 – рукав, 6 – прижим, 7 – рамка решетная, 8 – двигатель, 9 – ремень клиновой, 10 – ограничитель, 11 – шарик резиновый, 12 – шкив, 13 – лоток крупных примесей, 14 – лоток мелких примесей, 15 – вибратор, 16 – вибролоток, 17 – коробка питающая, 18, 25 и 26 – рукоятки, 19 – решетка жалюзийная, 20 – подвеска резиновая, 21 – пружина, 22 – канал пневмосепарирующий, 23 – стенка подвижная, 24 – подвеска, 27 – клапан дроссельный, 28 – патрубок аспирационный, 29 – рукав, 30 – патрубок, 31 – крышка люка, 32 – ограждение, 33 – упор, 34 – светильник, 35 – грузы, 36 – планка, 37 – уголок.

Технические характеристики

Модель А1-БИС-100
Производительность техническая при очистке пшеницы влажностью 15% и засоренностью до 3%, т/ч 100
Эффективность очистки от отделимой сорной примеси, % 40
Расход воздуха на аспирацию и пневмосепарирование, м3
8500
Аэродинамическое сопротивление, Па 350
Установленная мощность, кВт 1,5
Габаритные размеры (длина/ширина/высота), мм 2600/2520/1510
Масса, кг 1600
